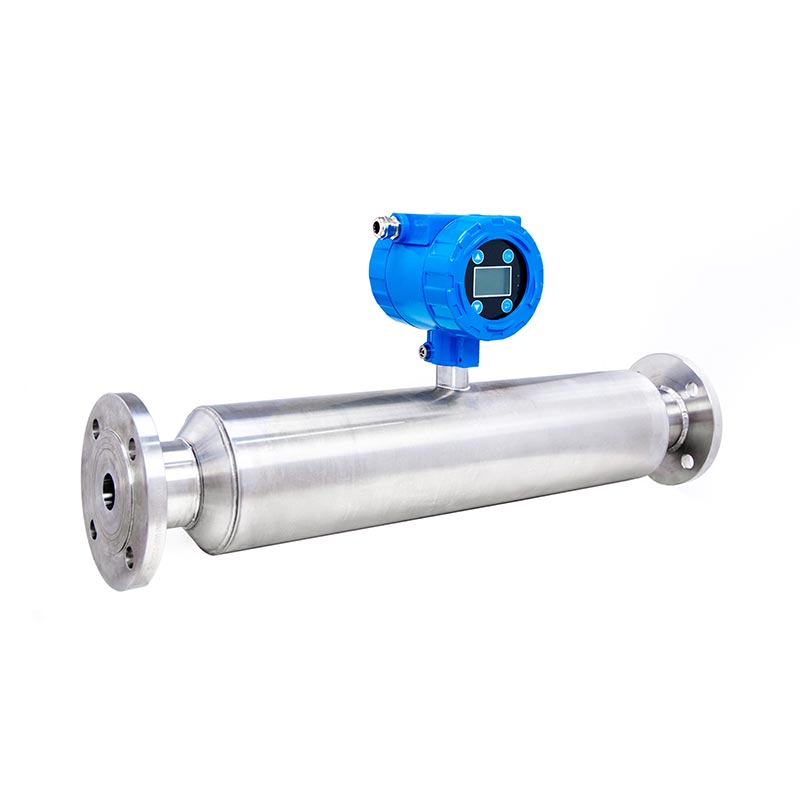

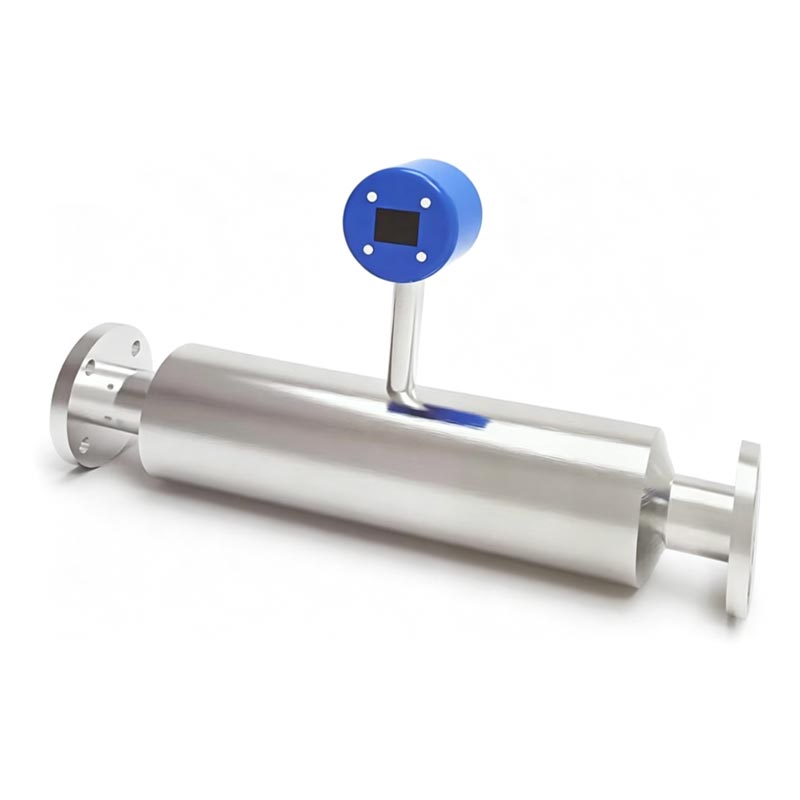

Contor de concentrație de mortar montat pe flanșă anti-blocare pentru sistemul de transport al șlamului de mediu

SINOU este un producător profesionist de instrumente de mediu, furnizează mortar personalizat cu flanșă anti-blocare Contor de concentrație pentru sistem de transport a nămolului de mediu pentru protecția mediului municipal, solid de construcție clienții de epurare a deșeurilor și a apelor uzate.

Proiectat pentru mortar cu concentrație medie-scăzută și nămol compozit cu granule de nisip, cavitatea sa unică anti-blocare lărgită evită blocarea depunerilor de nisip; părțile umede adoptă oțel inoxidabil 304 îngroșat, opțiune personalizată din PU căptușită pentru șlam care conține nisip abraziv.

Echipat cu afișaj digital la fața locului și semnal dublu de ieșire, leagă dulapul de control al livrării nămolului pentru a ajusta automat debitul pompei și doza de aditiv pentru a optimiza întregul conducta care transportă costul de exploatare.

Detalii despre produs

1. Măsurarea detaliilor corpului țevii

(1) Adopți o structură tubulară integrată complet sudată, fără colțuri moarte interioare și obstacole proeminente în interiorul fluxului canal, evita în mod fundamental sedimentarea nămolului, detartrarea cristalelor și blocarea medie, rezolvă perfect industria punctele dureroase de includere a aerului și cristalizare pentru fluid cu vâscozitate mare.

(2) Două tipuri de tratare a suprafeței țevii interioare opționale: finisaj standard de desen și lustruire în oglindă de înaltă calitate termina. Peretele interior lustruit în oglindă reduce foarte mult aderența pigmentului, a cristalelor și a particulelor solide fine, extinde eficient ciclul obișnuit de curățare și reduce timpul de întreținere.

(3) Conexiune cu flanșă forjată integrală la ambele capete ale țevii, se potrivește cu specificațiile standard ale flanșei conductei industriale, permite instalarea directă în linie pe conducta de transport originală fără reconstrucție suplimentară a conductei de ocolire, costuri mai mici de transformare a proiectului.

(4) Test de presiune hidraulică strict înainte de livrare: fiecare corp de țeavă finit este testat sub 1,5 ori față de valoarea nominală presiune maximă de lucru pentru a elimina pericolul ascuns de scurgere. Presiunea maximă de lucru din versiunea standard ajunge la 2MPa, versiunea personalizată de înaltă presiune acceptă 100 bar (1450 psi).

2. Detalii de sus transmițător și modul de afișare

(1) Unitate de transmisie digitală integrată instalată pe partea superioară a țevii de măsurare, grad de protecție a întregii mașini atinge IP65, performanță bună rezistentă la praf și la apă pentru mediul de atelier în aer liber umed și prăfuit.

(2) Două opțiuni de material de carcasă pentru transmițător: carcasă standard din aliaj de aluminiu turnat pentru starea generală de lucru; Carcasă personalizată din oțel inoxidabil sau din plastic pentru un atelier de gaze volatile corozive puternice pentru a rezista gazelor chimice eroziune.

(3) Modul nor IoT independent încorporat în interiorul cipului transmițătorului: afișare digitală locală în timp real valoarea densității/concentrației pe ecranul LCD; stocați automat datele istorice complete de testare pe platforma cloud, utilizatori poate verifica tendințele istorice și exporta date de detectare segmentate pentru analiza producției oricând prin rețea.

(4)Optional explosion-proof customized transmitter structure, comply with international explosion-proof standard, available for flammable and explosive chemical, mine processing workshop.

3. Detalii interne de detectare de precizie

(1) Componenta de detectare integrată de înaltă precizie este complet scufundată pe calea de curgere medie, pre-calibrată cu program de compensare a temperaturii în timpul producției, influența temperaturii este controlată în ±0,0001 g/cc per ℃, precizie stabilă de măsurare atunci când temperatura medie variază de la -50℃ la +150℃.

(2)Optimized pressure compensation algorithm after factory calibration, the pressure influence on measuring result can be ignored, guarantee stable reading under fluctuating pipeline pressure.

(3) Design complet de achiziție a semnalului digital, semnalul analogic este convertit în date precise de concentrare digitală în interiorul cipului de bază, acceptă ieșirea semnalului direct către sistemul de control PLC și DCS pentru a realiza dozarea automată și controlul producției în buclă închisă.

4. Detalii de clasificare a materialelor părților umede

(1)Standard type wetted component: SUS316 stainless steel, suitable for neutral slurry, weak acid & alkali wastewater, ordinary mineral pulp and mortar medium with low corrosion.

(2) Componentă umedă de tip personalizat anti-coroziune: Hastelloy C22 sau material din aliaj de titan, special dezvoltat pentru acid puternic, alcali puternic, clorură ridicată și lichid de deșeu de vopsire coroziv sever, rezista eficient la substanțele chimice coroziune și prelungește durata de viață în mediu dur mediu.

5. Core Precision & Range Detalii tehnice

(1)Measuring precision reaches ±0.001g/cc (±1.0kg/m³), repeatability up to ±0.0001g/cc (±1.0kg/m³), capture tiny concentration change accurately during continuous pipeline monitoring.

(2)Wide measuring range covers 0~3g/cc (0~3000kg/m³ / 0~187.41lb/ft³), applicable for clean water, low-concentration sludge, medium mortar and high-density heavy mineral pulp of different industries.

6. Detalii de adaptare electrică și ambientală

(1)Standard power supply: 380V industrial power input, widely match power distribution standard of mine, environmental protection and chemical domestic & overseas production site.

(2)Ambient working temperature ranges from -40℃ to +85℃(-40~+185℉), adapt cold northern outdoor factory and high-temperature tropical production workshop environment.

7. Avantaje structurale practice suplimentare

(1) Designul optimizat al canalului de curgere reduce interferența turbulenței fluidelor cauzate de nămolul care curge, foarte mult îmbunătățește stabilitatea atunci când se măsoară mediul cu bule mici antrenate și impurități de fibre fine.

(2)Compact overall layout with low installation cost, no complicated auxiliary support frame required during field installation, save construction labor and accessory cost.

FAQ

1. Întrebări legate de instalare

● Î1: Unde este cea mai bună poziție de instalare pentru contorul de concentrație?

A: Instalați pe o secțiune de țeavă dreaptă orizontală cu debit stabil de fluid; evitați evacuarea pompei, cotul conductei și brusc conductă de expansiune care va provoca turbulențe severe și captarea aerului, afectând precizia măsurării. Păstrați la secțiune dreaptă de cel puțin 5 ori diametrul conductei înainte și după instrument.

● Î2: Poate fi instalat vertical pe conductă verticală?

A: Nu este recomandat. Instalarea verticală duce cu ușurință la tasarea solidă și la acumularea de aer în interiorul măsurării tub, provocând deriva de date; conducta verticală este acceptabilă numai atunci când fluidul curge continuu în sus la stabil viteza de curgere.

2. Precizie de măsurare și adaptare medie

● Î3: bulele de aer sau cristalizarea medie vor afecta datele de măsurare?

R: Structura noastră tubulară exclusivă anti-cristalizare cu pasaj complet plus algoritmul anti-bule încorporat poate elimina cea mai mare parte a aerului și interferența de cristalizare, rezolvând dificultatea comună a industriei de vâscozitate ridicată măsurarea lichidului cristalizat; tubul interior lustruit în oglindă reduce și mai mult aderența cristalelor.

● Î4: Care este intervalul mediu de pH aplicabil pentru diferite materiale umede?

SUS316L version: pH 5~11 for weak acid & weak alkali slurry;Hastelloy C22 / Titanium version: pH 1~14, suitable for strong acid, strong alkali and high chloride corrosive wastewater.

● Î5: Cât de multă fluctuație de precizie va aduce schimbarea temperaturii?

A: Pre-calibrated temperature compensation, only ±0.0001g/cc error per ℃ temperature change, medium temp from -50℃ to +150℃ won’t cause obvious accuracy loss.

3. Selectarea parametrilor și a intervalului

● Î6: Densitatea nămolului meu este de aproximativ 2,2 g/cc, acest contor poate funcționa normal?

R: Intervalul de măsurare standard este de 0 ~ 3 g/cc, acoperiți complet starea dvs. de lucru; gama personalizata este disponibila pentru depășirea limitei de nămol special greu.

● Î7: Care este presiunea maximă pe conductă pe care o poate suporta contorul?

Standard type: Max working pressure 2MPa; High-pressure customized type: 100bar(1450psi). All products pass 1.5 times rated pressure hydraulic test before delivery.

4. IoT și semnal de ieșire

● Î8: Contorul acceptă verificarea datelor de la distanță?

A: Yes, built-in standard IoT module, upload real-time and historical data to cloud platform; users can check data trend online and export segmented test reports for production analysis.

● Î9: Ce fel de semnale de control poate scoate instrumentul?

R: Designul digital încorporat se poate conecta la sistemul PLC/DCS pentru dozare automată și control al procesului în buclă închisă.

5. Întreținere și utilizare zilnică

● Î10: Cât de des trebuie să curățăm tubul de măsurare?

A: For ordinary mineral slurry: clean every 7~15 days; high-viscosity easy-crystallization medium with mirror polishing option can extend cleaning cycle to 25~35 days.

● Î11: Este necesară calibrarea regulată?

R: Recomandați calibrarea manuală a laboratorului de eșantionare o dată pe lună pentru a garanta o precizie stabilă pe termen lung.

6. Certificare și personalizare

● Î12: Produsele dumneavoastră au certificate CE și ISO?

R: Toate contoarele noastre de concentrație de mortar montate pe flanșă anti-blocare pentru sistemul de transport al șlamului de mediu sunt CE certificat și fabricat conform sistemului de management al calității ISO; pot fi furnizate documente de certificare complete vămuire și licitație pentru proiecte.

● Î13: Pot personaliza tipul rezistent la explozie sau dimensiunea țevii speciale?

A: Yes, explosion-proof structure, different caliber, special material and customized pressure grade are all acceptable according to customers’ site working condition.

7. Post-vânzare și garanție

● Î14: Care este politica dvs. de garanție?

R: 1 an garanție completă a mașinii, înlocuire gratuită a pieselor de schimb pentru defecte de calitate cauzate de producția în garanție; consultanță tehnică pe tot parcursul vieții și aprovizionare cu piese de schimb la preț de cost după expirarea garanției.

Precauții de funcționare

1. Cerințe de instalare

Instalați instrumentul pe conductă dreaptă orizontală; păstrați o lungime suficientă a țevii drepte înainte și după metru. Evitați instalarea la ieșirile pompei, coturi și secțiuni de curgere turbulente pentru a preveni datele de detectare instabile. Curățați pietrișul interior al conductei, articolele diverse și blocurile solide mari înainte de montare.

2. Reguli de punere în funcțiune

Complete water zero calibration after installation. Set upper and lower concentration limit parameters matching on-site mortar property to realize automatic linkage with delivery pump and dosing equipment.

3. Managementul normal al rulării

Interziceți funcționarea îndelungată a țevii goale fără mediu, care poate deteriora sonda diapazonului și poate cauza anormale lecturi. Evitați creșterea bruscă și bruscă a presiunii debitului conductei în timpul producției continue. Verificați afișarea în timp real și date de feedback PLC per schimb.

4. Întreținere periodică

Curățați nămolul, nisipul și mortarul lipit de pe suprafața furcii la fiecare 15 ~ 20 de zile. Efectuați compararea eșantionării și instrumentul calibrare lunară pentru a asigura acuratețea măsurării. Inspectați regulat etanșarea flanșei și integritatea cablului de conectare.

5. Protecție specială pentru condițiile de lucru

Pentru mortar bogat în nisip cu abraziune ridicată, verificați în mod regulat starea de uzură a căptușelii din PU. Cutie de control instalată în exterior trebuie să fie protejate împotriva înmuiării pe termen lung de ploaie; nu deschideți niciodată carcasa electrică a modelului antideflagrant sub mediu de gaz inflamabil.

6. Tratament de oprire pe termen lung

If equipment stops running over 20 days, fully clean residual mortar inside the measuring cavity, dry the tuning fork component and seal both ends of the pipeline for storage.

De ce să ne alegeți

1. Design profesional orientat pentru mortar și nămol de mediu

Dezvoltat exclusiv pentru mortar de construcție cu conținut de nisip și nămol de mediu municipal, unic mare deschis cavitatea anti-blocare rezolvă în mod eficient înfundarea sondei cauzată de sedimente și nisip, un defect comun al reglajului obișnuit contoare de concentrație cu furcă.

2. Opțiuni de materiale flexibile pentru diverse condiții de abraziune

Standard thickened SUS304 for general slurry; optional PU wear-resistant lining for high-sand abrasive medium, extending service life obviously under harsh conveying conditions.

3. Certificare completă pentru exportul global de proiecte

All products pass CE and ISO certification, complete certification papers available for overseas tender, customs clearance and third-party inspection.

4. Teste stricte de simulare din fabrică înainte de livrare

Each unit undergoes 36-hour continuous test with self-prepared sand mortar to verify anti-block performance and measuring precision, greatly reducing on-site debugging failure rate.

5. Instalare convenabilă și compatibilitate bună

Adopts common standard flange size for environmental pipeline, matching most existing conveying pipes with no complicated pipeline transformation and lower renovation cost.

6. Serviciu personalizat pentru diferite condiții de lucru

Support customization on measuring range, flange caliber, signal output and explosion-proof configuration according to actual site slurry parameters.

Ambalare și expediere

1. Acest contor de concentrație de mortar montat pe flanșă anti-blocare pentru sistemul de transport al șlamului de mediu este livrat de ambalare goală ca configurație standard fără carcasă exterioară din lemn. Întregul corp de măsurare este fixat cu antirugină ulei pe flanșă și suprafața metalică pentru a evita rugina în timpul transportului pe mare sau pe uscat pe distanțe lungi.

2. The precision tuning fork sensing probe is individually wrapped with thick shockproof foam and waterproof PE film to prevent collision damage, scratch and moisture erosion in transit.

3. Transmițătorul digital superior este ambalat separat cu pernă de spumă și pungă de plastic sigilată, fixată pe echipament suprafață cu bandă de legare pentru a evita căderea și defecțiunea vibrațiilor în timpul încărcării și descărcării.

4. All attached accessories including sealing gaskets, installation bolts and wiring fittings are collected into independent small waterproof plastic bags and tied on the main equipment.

5. Manualele de operare, copiile de certificare CE și ISO, rapoartele de inspecție din fabrică sunt sigilate în mod dedicat husă impermeabilă pentru documente și fixată împreună cu instrumentul pentru vămuirea și utilizarea la fața locului de către clienți.

6. În timpul încărcării, instrumentele multiple sunt separate prin benzi de cauciuc anti-coliziune și fixate ferm cu oțel centura din interiorul containerului sau compartimentului camionului pentru a preveni deplasarea, lovirea și abraziunea în transportul accidentat.

7. For long-distance ocean shipment, extra moisture-proof desiccant is placed beside equipment to cope with high humidity inside shipping container and prevent metal corrosion.

Comparația efectului înainte și după instalare

1. Controlul blocajului conductei

● Before: Sand and mortar sediment frequently block conveying pipelines, requiring 2–3 times shutdown cleaning per week, wasting plenty of production time and labor cost.

● După: monitorizarea concentrației în timp real ajustează automat viteza pompei pentru a evita alimentarea cu mortar prea groasă, Rata de blocare a conductei scade cu mai mult de 75%, frecvența obișnuită de curățare a opririi este mult redusă.

2. Stabilitatea calității mortarului

● Before: Unstable slurry concentration leads to inconsistent finished mortar proportion, excessive water or sand causes unqualified products and raw material waste.

● După: Suplimentul automat de apă controlat de datele de concentrație menține concentrația de mortar stabilă în interior intervalul necesar, rata de calificare a produsului se îmbunătățește în mod evident și se economisește consumul de materii prime.

3. Costul consumului de produse chimice și de apă

● Înainte: dozarea manuală oarbă a apei și a aditivilor duce la supraalimentare, determinând un consum mare inutil de apa si agenti auxiliari.

● După: dozarea automată în buclă închisă bazată pe concentrația reală reduce costul apei și al aditivilor cu 15%~25%.

4. Aportul de forță de muncă la fața locului

● Înainte: lucrătorii au nevoie de prelevare manuală regulată de probe și testare de laborator în fiecare schimb pentru a evalua densitatea șlamului, ocupând forță de muncă suplimentară.

● După: detectarea continuă online anulează munca zilnică de eșantionare manuală și reduce cheltuielile aferente forței de muncă.

5. Costul ulterioar de eliminare a nămolului

● Înainte: concentrația neregulată duce la un efect inegal de deshidratare a nămolului, creșterea nămolului cu umiditate ridicată cheltuieli de transport și depozitare de gunoi.

● After: Stable feeding optimizes follow-up dewatering treatment, sludge moisture is controlled steadily, sludge total volume reduces and overall disposal cost declines.

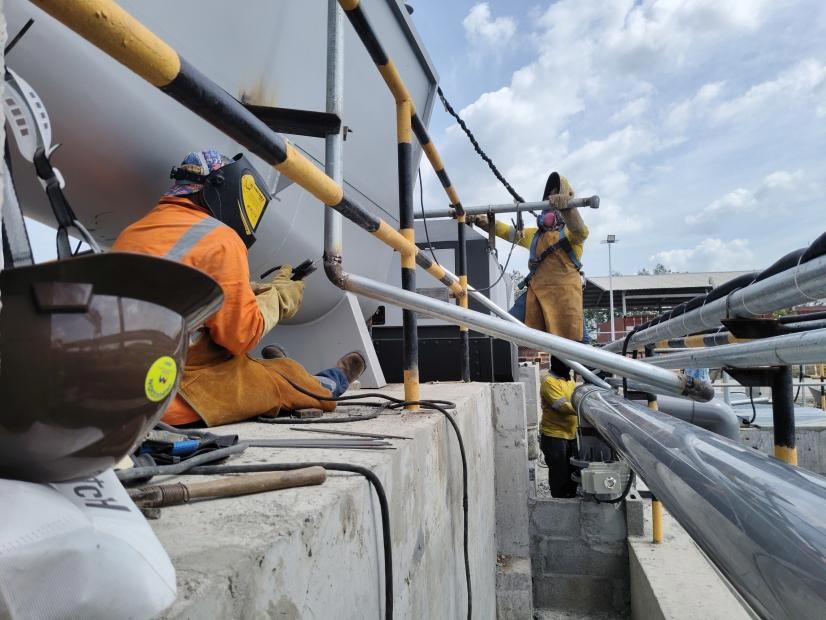

Cazul de referință al proiectului | Xiamen CCCC Third Harbour Engineering Liudianwu Baza

1. Prezentare generală a proiectului

Acest proiect de sprijinire a transportului nămolului și a separării solid-lichid este construit pentru CCCC Third Harbour Engineering (Xiamen) Liudianwu Construction Base, cooperând cu Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Contoarele noastre de concentrație de mortar montate pe flanșă anti-blocare sunt instalate pe mortarul la fața locului și sistem de conducte de livrare a nămolului de dragare. Instrumentele realizează monitorizarea online în timp real a nămolului de construcție densitate pentru a susține controlul automat al alimentării conductelor pentru eliminarea nămolului de inginerie de fundație.

2. Contextul aplicației

Baza produce mortar masiv de construcție cu conținut de nisip și nămol dragat în timpul construcției portului. În operarea timpurie, alimentarea manuală instabilă a declanșat adesea blocarea frecventă a conductelor, consumul excesiv de apă și calitate inconsecventă a mortarului finit, aducând costuri mari de muncă și întreținere. După instalarea noastră inline contoare de concentrație, întregul sistem de transport realizează o reglare automată în buclă închisă.

3. Soluție de potrivire la fața locului și configurație a echipamentelor

1.Install our Anti-block Flange Mounted Mortar Concentration Meter For Environmental Slurry Conveying System on main slurry conveying pipelines to continuously detect solid content of gritty mortar.

2. Semnalul de concentrare leagă pompa de alimentare cu frecvență variabilă și echipamentul automat de dozare a apei; sistemul ajustează automat debitul de alimentare și volumul suplimentar de apă în funcție de datele de densitate în timp real.

3. Cooperați cu agitatorul rezervorului de amestec la fața locului și echipamentele ulterioare de deshidratare a nămolului pentru a forma un set complet sistem inteligent de procesare a nămolului.

4. Beneficiile reale ale derulării proiectului

● Reduce pipeline clogging: Automatic concentration control cuts pipeline blockage frequency by over 70%, cancel frequent full-pipe shutdown cleaning.

● Economisiți costul materiilor prime: proporția stabilă de mortar reduce deșeurile de apă și aditivi cu 18%~23%.

● Reduceți munca manuală: eliminați prelevarea manuală repetată zilnică și munca de testare a densității de laborator, economisind la fața locului testarea forței de muncă.

● Stable finished product quality: Mortar concentration keeps within design tolerance range steadily, improving construction raw material yield and project progress efficiency.
