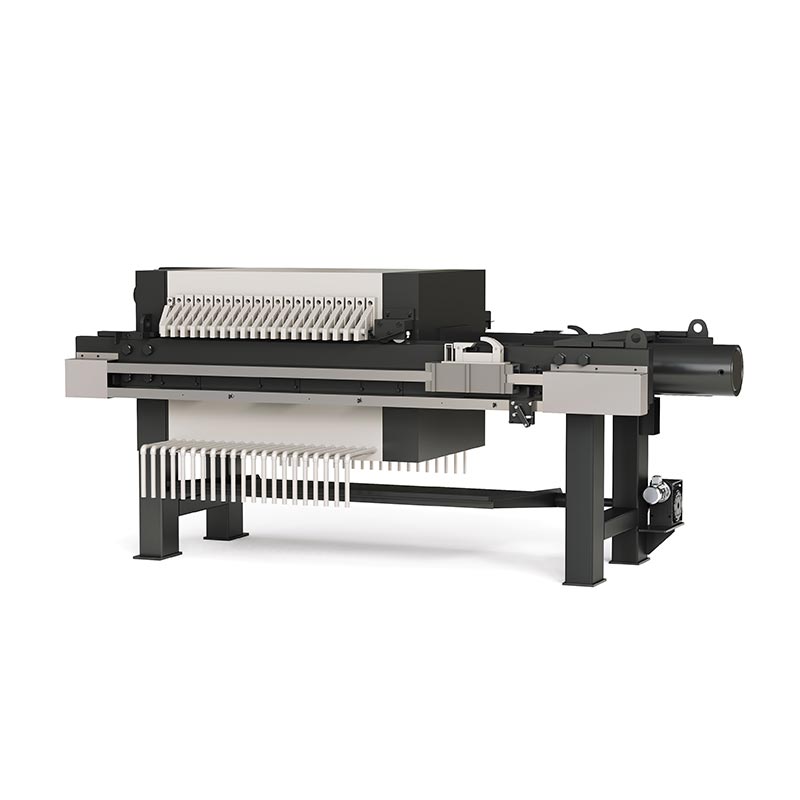

Presă cu filtru pentru cameră de canalizare municipală

SINOU, un producător și furnizor de încredere din China, oferă presă profesională de filtrare a camerei de canalizare municipală pentru clienți globali. Acest echipament este special dezvoltat pentru nămol municipal cu conținut organic ridicat, fin particule și vâscozitate ridicată.

Adoptă plăci de filtrare cu cameră de înaltă rezistență și un sistem hidraulic stabil pentru a realiza în mod amănunțit separarea solid-lichid, reducând foarte mult volumul nămolului și scăzând costurile de eliminare. Întreaga mașină susține pe deplin operare automată, inclusiv închiderea plăcilor, alimentarea, filtrarea, tragerea plăcii și descărcarea turtei, cu simplă întreținere și performanță stabilă.

Oferim o zonă de filtrare personalizată, dimensiunea plăcii și modul de control pentru a ne întâlni diferite capacitățile municipale de tratare a apelor uzate și condițiile amplasamentului.

Detalii despre produs

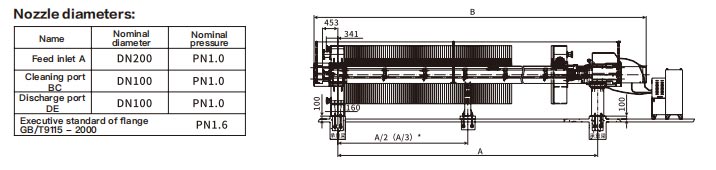

1. Specificații pentru duze și conducte

● Intrare de alimentare A: DN200, Presiune nominală PN1.0

● Orificiu de curățare BC: DN100, Presiune nominală PN1.0

● Orificiu de refulare DE: DN100, Presiune nominală PN1.0

● Flanșă standard: GB/T9115-2000, PN1.6

● Orificiul de alimentare de calibru mare asigură alimentarea lină a nămolului municipal cu conținut ridicat de solide, evitând eficient blocaj în timpul funcționării continue de lungă durată. Porturile standardizate de curățare și refulare fac conducte întreținerea și evacuarea reziduurilor mai convenabile.

2. Detalii de dimensiune structurală

● Dimensiunea de instalare frontală: 453mm / 341mm

● Înălțimea centrului admisiei de alimentare: 160 mm

● Înălțimea suportului inferior: 100mm

● Distanța la picioare: A; Lungime totală: B

● Poziție intermediară de sprijin: A/2 (A/3) pentru modele de dimensiuni mari

● Dispunerea la înălțime rezonabilă se potrivește cu spațiul de instalare convențional al stației de canalizare. Suporturi intermediare multipunct sporește stabilitatea cadrului, prevenind deformarea în condiții de lucru pe termen lung cu sarcini grele.

3. Parametrii tehnici de bază (din desen și starea municipală de lucru)

● Presiune de filtrare: ≤0,6MPa

● Temperatura de lucru: -10~90℃

● Presiune maximă de protecție hidraulică: 29MPa

● Presiune hidraulică maximă de compactare: 25MPa

● Cursa efectivă maximă a cilindrului de ulei: 750 mm

● Diametrul nominal al cilindrului ulei de compactare: 320mm

● Putere motor statie hidraulica: 4.0+2.2KW

● Sistemul hidraulic stabil de înaltă presiune oferă o forță de strângere de durată, potrivită pentru deshidratare continuă de 24 de ore de nămol municipal cu conținut ridicat de materie organică și particule fine.

4. Material și detalii de proiectare structurală

● Placă de filtrare: Placă de filtru din polipropilenă ranforsată, rezistență la presiune ridicată, anti-îmbătrânire, nu este ușor de se deformează sub coroziunea de lungă durată a nămolului municipal.

● Cadru: cadru rezistent din oțel carbon cu tratament cu vopsea anti-rugină, capacitate portantă puternică, general stabil structura.

● Pânză filtrantă: pânză filtrantă specială anti-înfundare pentru nămolul municipal, permeabilitate mare la apă, nu este ușor de blocat prin particule organice fine.

● Sistem hidraulic: Componente hidraulice sigilate, ieșire de presiune stabilă, rată scăzută de eșec.

5. Detaliile procesului de lucru

● Sistemul hidraulic comprimă etanș plăcile de filtrare pentru a forma camere de filtrare etanșe.

● Nămolul municipal este pompat în camere prin admisia de alimentare de calibru mare DN200.

● Sub presiune de filtrare stabilă, se realizează separarea solid-lichid; filtratul curge prin orificiile de refulare.

● După filtrare, plăcile de filtrare sunt deschise automat, turta de filtru uscată cade.

● Curățarea regulată prin porturile de curățare menține echipamentul neted pentru o funcționare pe termen lung.

6. Repere ale designului orientat spre municipalitate

● Orificiul de alimentare de calibru mare se adaptează la nămolul municipal cu vâscozitate ridicată

● Design cu cadru multi-suport pentru o funcționare continuă pe termen lung

● Structură cu întreținere redusă, reducând costurile de funcționare a stației de canalizare

Porturi standardizate pentru conectarea ușoară la sistemul de conducte de tratare a apelor uzate

Specificația parametrilor

Nota:Elementele cu „*” înseamnă că au o pereche de suporturi intermediare.

※ Acești parametri sunt doar pentru referință la selecția modelului; pentru datele exacte, vă rugăm să consultați desenele furnizate.

Principiul de lucru

Presa de filtrare a camerei de canalizare municipală adoptă principiul de filtrare prin compresie hidraulică + alimentare cu presiune realizează o separare eficientă solid-lichid a nămolului de epurare urbană, finalizată în patru pași continui.

1. Compresia plăcii filtrante și formarea camerei

Sistemul hidraulic antrenează cilindrul de ulei pentru a împinge placa de coadă înainte, comprimând strâns toate filtrele camerei plăci dintre placa de cap și placa de coadă. Camerele de filtru goale sigilate sunt formate între filtrul adiacent plăci, oferind spațiu închis pentru filtrarea nămolului.

2. Alimentarea cu nămol și filtrarea inițială

Nămolul municipal este pompat în fiecare cameră de filtrare prin orificiul de alimentare de calibru mare DN200. Sub hrănire stabilă presiune, apa din nămol pătrunde pânza de filtru și curge afară din evacuarea lichidului, în timp ce particulele solide sunt interceptat de pânza filtrantă și se acumulează treptat în interiorul camerelor pentru a forma turta de filtrare.

3. Filtrarea adâncă și formarea turtei

Cu hrănire continuă, turta de filtrare se îngroașă treptat. Sistemul hidraulic de înaltă presiune se menține stabil forță de compresie pentru a asigura etanșarea etanșă a plăcilor de filtrare. Particule organice fine și solide în suspensie în municipalitate nămolurile sunt complet captate, realizând o deshidratare completă sub presiune constantă.

4. Tragere automată a plăcilor și descărcare a turtei cu filtru

După terminarea filtrării, sistemul hidraulic retrage cilindrul de ulei. Dispozitivul de tragere a plăcilor trage filtrul farfuriile se deschid una cate una. Sub gravitate, turta de filtru uscată deshidratată cade automat, completând o singură lucrare ciclu. Porturile de curățare sunt folosite pentru spălarea regulată a reziduurilor pentru a preveni blocarea conductei.

Această structură mecanică de filtrare prin presiune este foarte orientată către nămolul municipal cu particule fine, cu conținut ridicat de organice, cu efect stabil de deshidratare, turtă de filtru cu umiditate scăzută și filtrat limpede, care se întâlnește perfect cu canalizarea urbană cerințele de tratament.

Precauții pentru utilizarea presei cu filtru pentru cameră de canalizare municipală

1. Precauții înainte de operare

● Înainte de a porni filtrul presă pentru camera de canalizare municipală, verificați dacă toate plăcile de filtrare sunt ordonate și pânza de filtru este plată, intactă și fără pliuri sau deteriorare pentru a evita scurgerea nămolului.

● Verificați nivelul uleiului hidraulic, calitatea uleiului și etanșeitatea conductei filtrului presă; completați uleiul sau înlocuiți-l dacă deteriorat.

● Confirmați că presiunea pompei de alimentare este stabilă; nu porniți echipamentul cu sarcina goală pentru o perioadă lungă de timp.

● Verificați sistemul de control electric, senzorii și funcția de oprire de urgență pentru a asigura funcționarea normală.

● Asigurați-vă că toate orificiile de curățare și orificiile de evacuare sunt neobturate înainte de alimentarea cu nămol municipal.

2. Precauții în timpul funcționării

● Controlați presiunea de alimentare strict în intervalul nominal (≤0,6MPa) pentru a preveni deteriorarea presiunii excesive plăci de filtrare și pânză filtrantă a presei cu filtru.

● Nu alimentați impurități supradimensionate, resturi dure sau particule mari pentru a evita blocarea orificiului de alimentare DN200 sau zgârierea plăcilor de filtrare ale echipamentului.

● Monitorizarea concentratiei namolului; adăugați floculant în mod rezonabil pentru nămolul municipal cu conținut ridicat de organice pentru a îmbunătăți filtrarea eficienta.

● Mentine o functionare continua si stabila; evitați pornirea-oprirea frecventă care afectează stabilitatea de deshidratare.

● Observați schimbările de presiune și starea filtratului în timp real; opriți imediat funcționarea dacă există scurgeri sau anormale apare presiunea.

● Nu atingeți părțile în mișcare, cum ar fi căruciorul cu placă de tracțiune, lanțul și angrenajul în timpul funcționării automate.

3. Precauții după operare și întreținere zilnică

● Curăţaţi bine cârpa filtrantă, camerele filtrului şi toate porturile filtrului-presă după fiecare lot pentru a îndepărta nămol municipal rezidual și murdărie organică, prevenind înfundarea și mirosul neplăcut.

● Păstrați sistemul hidraulic curat, împiedicați pătrunderea apelor uzate în uleiul hidraulic pentru a evita coroziunea componentelor.

● Verificați în mod regulat cadrul, șuruburile și suporturile; strângeți piesele libere pentru a menține stabilitatea structurală a echipamentului.

● Înlocuiți pânza filtrantă uzată și garniturile învechite în timp util pentru a asigura o performanță stabilă pe termen lung a apelor uzate municipale Filtru Presă cu cameră.

● Păstrați echipamentul uscat și ventilat; nu lăsați apele uzate corozive să înmoaie cadrul pentru o lungă perioadă de timp.

4. Măsuri de siguranță și utilizare pe termen lung

● Respectați cu strictețe specificațiile de siguranță electrică; întrerupeți alimentarea cu energie în timpul întreținerii filtrului presă.

● Nu ajustați în mod arbitrar presiunea hidraulică și parametrii programați fără îndrumare profesională.

● Funcționează în intervalul de temperatură de lucru de -10℃ ~ 90℃; evitați funcționarea la supratemperatură.

● Pentru oprire pe termen lung, curățați bine toate piesele, scurgeți apa reziduală și efectuați un tratament anti-rugină.

De ce să alegeți SINOU?

1. Design personalizat profesional orientat spre municipalitate

Presa noastră de filtru cu cameră de canalizare municipală este optimizată special pentru mediul urban cu conținut ridicat de substanțe organice, particule fine și vâscoase. nămol de epurare. Orificiul de alimentare de calibru mare DN200 și canalele de curgere lărgite previn în mod eficient înfundarea, perfect potrivirea caracteristicilor de funcționare ale stațiilor de epurare municipale.

2. Performanță stabilă la presiune înaltă și efect de deshidratare fiabil

Echipat cu un sistem hidraulic de înaltă presiune (presiune maximă de compactare 25MPa), produsul nostru se menține stabil forță de strângere pentru funcționare continuă de 24 de ore. Asigură turtă de filtru cu umiditate scăzută și filtrat limpede, ajutând stațiile de canalizare îndeplinesc în mod constant standardele stricte de evacuare a mediului.

3. Material durabil și durată lungă de viață

Adoptăm plăci de filtrare din polipropilenă armată îngroșată și cadru de oțel anticoroziv rezistent pentru produs. Întreaga mașină rezistă la coroziunea nămolului și la deformarea structurală, reducând foarte mult înlocuirea și întreținerea costuri în proiecte municipale pe termen lung.

4. Funcționare complet automată și care economisește forța de muncă

Presa noastră de filtru acceptă control automat automat PLC, inclusiv închiderea plăcilor, alimentarea, filtrarea, placa tragerea și descărcarea prăjiturii. Reduce intervenția manuală, scade costurile cu forța de muncă și îmbunătățește canalizarea generală eficienta tratamentului.

5. Inspecție strictă a calității și producție standardizată

Fiecare produs este supus testului de presiune la sarcină completă, test de etanșare și test de siguranță electrică înainte de livrare. Toate produsele sunt conforme cu standardele industriale internationale, cu rapoarte complete de testare si certificari.

6. Asistență post-vânzare completă și experiență în proiect

Avem o bogată experiență practică în proiecte de canalizare municipală din întreaga lume. Oferim îndrumări de instalare la fața locului, instruire operațională, aprovizionare cu piese de schimb și serviciu tehnic post-vânzare pe termen lung pentru Filtru Presă.

7. Soluție rentabilă și matură

În comparație cu presele cu filtru cu membrană, presa noastră cu filtru are costuri de achiziție și operare mai mici, performanță stabilă și întreținere mai simplă. Este cea mai rentabilă soluție de separare solid-lichid pentru canalizarea municipală tratament.

Exemplu de politică

NU oferim mostre sau mașini de probă. Presa noastră de filtrare a camerei de canalizare municipală aparține echipamentelor industriale la scară largă, cu volum mare, greutate mare, cost de producție ridicat și configurație personalizată. Nu poate fi produs sau transportat ca un eșantion mic.

Pentru a confirma calitatea, puteți verifica:

● Certificare CE

● Raport de testare UL 508

● Video producție din fabrică

● Video de operare la fața locului

● S-au finalizat cazuri de proiecte municipale de canalizare

● Inspecție de la terți înainte de expediere

Susținem inspecția la fața locului, inspecția transmisă online în direct și inspecția terță parte pentru a asigura produsul calitatea corespunde cerințelor proiectului dumneavoastră.

Probleme și soluții comune

1. Scurgeri de nămol între plăcile de filtrare

● Cauză: Pânză filtrantă îndoită sau deteriorată; plăcile de filtrare nu sunt complet închise; presiune de alimentare prea mare.
● Soluție: Reinstalați pânza de filtru plat; înlocuiți pânza deteriorată; verifica presiunea hidraulica; reduce presiunea de alimentare a filtru presa.

2. Pânză filtrantă sau orificiul de alimentare se înfundă ușor

● Cauză: Nămolul municipal are particule organice fine, vâscozitate ridicată sau floculant insuficient.
● Soluție: Adăugați floculant corespunzător; curățați filtrul cârpă în mod regulat; utilizați o pânză filtrantă specială anti-înfundare pentru filtru apăsați.

3. Filtrați umiditatea tortului prea mare

● Cauză: Presiune insuficientă de presare; timp scurt de filtrare; pânză de filtru înfundată sau uzată.
● Soluție: Creșterea presiunii de lucru; extinde timpul de filtrare; curățați sau înlocuiți pânza filtrantă a canalizării municipale Filtru Presă cu cameră.

4. Se filtrează tulbure și nu limpede

● Cauză: Pânză filtrantă spartă; defect de etanșare; placa de filtru deteriorată.
● Soluție: Înlocuiți pânza filtrantă deteriorată; verificarea pieselor de etanșare; reparați sau înlocuiți plăcile de filtrare ale filtrului presă.

5. Sistem hidraulic fără presiune sau acțiune lentă

● Cauză: Nivel scăzut al uleiului hidraulic; scurgeri de ulei; piese hidraulice uzate sau defecte.
● Soluție: Completați ulei hidraulic; verificați și reparați scurgerile; înlocuiți piesele defecte ale filtrului presă.

6. Funcționare automată anormală sau ciclu blocat

● Cauza: Nealinierea senzorului; eroare de parametri ai programului; alimentare instabilă.
● Soluție: Reglați poziția senzorului; resetarea programului de control; asigura o tensiune stabila pentru filtru presa.

7. Filtrați tortul greu de aruncat automat

● Cauză: Slam prea lipicios; efect de deshidratare scăzut; îmbătrânirea pânzei filtrante.
● Soluție: Optimizarea efectului de floculare; extinde timpul de presare; înlocuiți pânza filtrantă antilipire a filtrului presă.

8. Zgomotul sau vibrațiile echipamentelor prea mari

● Cauză: Fundație neuniformă; șuruburi slăbite; piesele mobile prost lubrifiate.
● Soluție: Nivelați pământul de instalare; strângeți șuruburile de fixare; lubrifiați părțile mobile ale filtrului presă.

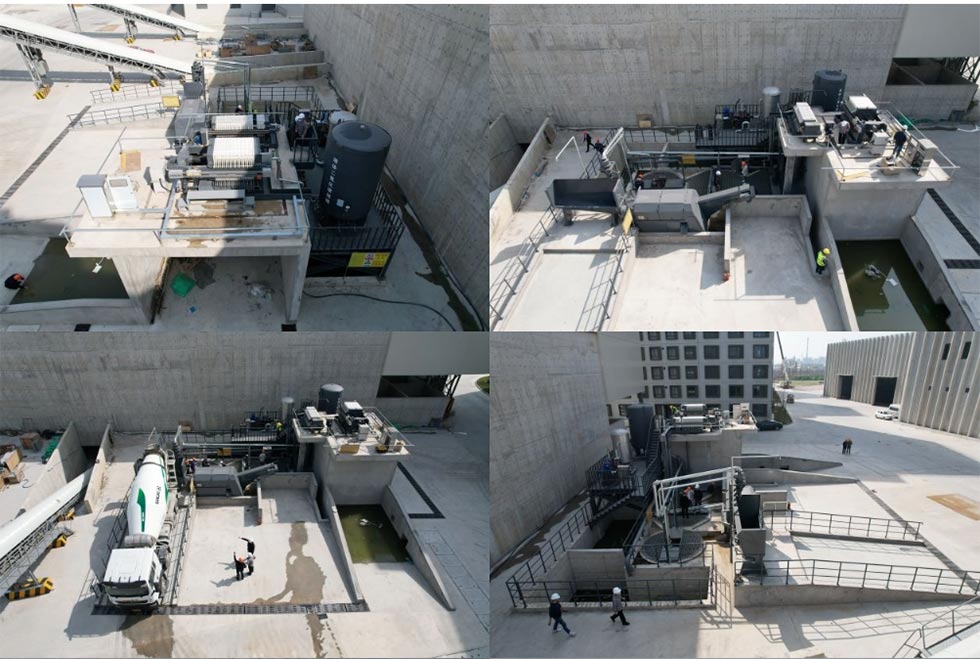

Cazul proiectului: Shanghai CITIRAISE Construction Group Materiale noi de construcții Lishui Co., Ltd.

1. Contextul proiectului

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. este o întreprindere cheie angajată în prefabricate componente de beton, beton comercial și producție de materiale de construcție noi. În timpul producției pe scară largă, a se generează o cantitate mare de șlam de construcție, ape uzate din beton și reziduuri de amestecare, cu vâscozitate ridicată, particule fine și cerințe ridicate pentru descărcarea de protecție a mediului. Clientul avea nevoie de un grajd, soluție eficientă și complet automată de separare solid-lichid pentru a îndeplini protecția mediului la fața locului și nevoile de producție.

2. Soluția echipamentelor

Am furnizat clientului un filtru pres personalizat pentru cameră de canalizare municipală, care este special optimizat pentru nămol de construcții și beton.

● Structură stabilă de filtrare a camerei, potrivită pentru funcționare continuă pe termen lung

● Port de alimentare de calibru mare și design anti-înfundare pentru a evita blocarea cauzată de particule fine

● Control complet automat pentru a reduce operarea manuală

● Efect stabil de deshidratare, umiditate scăzută a turtei de filtru, convenabil pentru transport și eliminare

3. Rezultatele proiectului

1. Separare eficientă solid-lichid realizată; filtrat limpede și reutilizabil, respectând standardele de evacuare în mediu

2. Umiditatea turtei de filtrare a fost redusă eficient, volumul redus semnificativ, scăzând costul de eliminare

3. Funcționare stabilă 24 de ore, care se potrivește cu ritmul de producție de mare intensitate al bazei de materiale de construcție

4. Funcționare simplă și rata scăzută de eșec, recunoscută de producția clientului și de protecția mediului departamente

4. Valoarea proiectului

Acest proiect arată că filtrul nostru presă are o adaptabilitate și stabilitate excelente în construcții, componente prefabricate și scenarii de producție comercială de beton. Ajută materialul de construcție mare întreprinderile realizează producție ecologică, reduc presiunea asupra mediului și îmbunătățesc beneficiile economice.
